[Docker] Connecting two containers via OVS



<Purpose>

To connect two containers via OVS.





<Topology>



<Step>

1. Creating a container.

terry@ubuntu:~$ sudo docker run -t -i --name container1 alpine Unable to find image 'alpine:latest' locally latest: Pulling from library/alpine ba3557a56b15: Pull complete Digest: sha256:a75afd8b57e7f34e4dad8d65e2c7ba2e1975c795ce1ee22fa34f8cf46f96a3be Status: Downloaded newer image for alpine:latest / # // now we are in a container. let's check. interface will be different / # ifconfig eth0      Link encap:Ethernet  HWaddr 02:42:AC:11:00:02           inet addr:172.17.0.2  Bcast:172.17.255.255  Mask:255.255.0.0           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:16 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:0           RX bytes:1296 (1.2 KiB)  TX bytes:0 (0.0 B) lo        Link encap:Local Loopback           inet addr:127.0.0.1  Mask:255.0.0.0           UP LOOPBACK RUNNING  MTU:65536  Metric:1           RX packets:0 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1           RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B) / #



2. Creating second container in new putty window



terry@ubuntu:~$ sudo docker ps               // we can see container1 running on ubuntu [sudo] password for terry: CONTAINER ID        IMAGE               COMMAND             CREATED             STATUS              PORTS               NAMES 4a5e28dbd82d        alpine              "/bin/sh"           3 minutes ago       Up 3 minutes                            container1 terry@ubuntu:~$ terry@ubuntu:~$ sudo docker run -t -i -d --name container2 alpine 9472a0ed0e7cd8bfd76e58f5acd9f692df06230027945d86ec8290501309ece6 terry@ubuntu:~$ terry@ubuntu:~$ sudo docker ps               // we can see container2 starting on ubuntu CONTAINER ID        IMAGE               COMMAND             CREATED             STATUS              PORTS               NAMES 9472a0ed0e7c        alpine              "/bin/sh"           12 seconds ago      Up 11 seconds                           container2 4a5e28dbd82d        alpine              "/bin/sh"           6 minutes ago       Up 6 minutes                            container1 terry@ubuntu:~$



3. Creating OVS

terry@ubuntu:~$ sudo ovs-vsctl add-br ovs1 terry@ubuntu:~$ sudo ovs-vsctl show d6db2e9b-397a-40f3-b842-bb66874d6f7e     Bridge "ovs1"         Port "ovs1"             Interface "ovs1"                 type: internal     ovs_version: "2.5.9" terry@ubuntu:~$

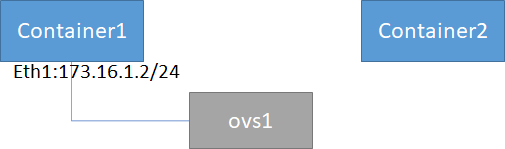

4. Connecting Container1 to OVS

terry@ubuntu:~$ sudo ovs-docker add-port ovs1 eth1 container1 --ipaddress=173.16.1.2/24 terry@ubuntu:~$ terry@ubuntu:~$ sudo docker exec container1 ifconfig eth0      Link encap:Ethernet  HWaddr 02:42:AC:11:00:02           inet addr:172.17.0.2  Bcast:172.17.255.255  Mask:255.255.0.0           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:16 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:0           RX bytes:1296 (1.2 KiB)  TX bytes:0 (0.0 B) eth1      Link encap:Ethernet  HWaddr DA:AA:5A:6E:3A:02           inet addr:173.16.1.2  Bcast:0.0.0.0  Mask:255.255.255.0           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:8 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1000           RX bytes:648 (648.0 B)  TX bytes:0 (0.0 B) lo        Link encap:Local Loopback           inet addr:127.0.0.1  Mask:255.0.0.0           UP LOOPBACK RUNNING  MTU:65536  Metric:1           RX packets:0 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1           RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B) terry@ubuntu:~$

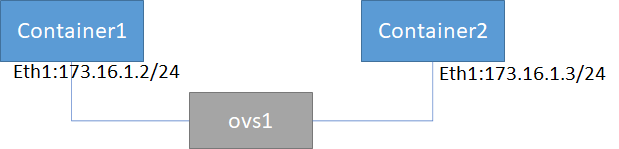

5. Connecting Container2 to OVS

terry@ubuntu:~$ sudo ovs-docker add-port ovs1 eth1 container2 --ipaddress=173.16.1.3/24 terry@ubuntu:~$ terry@ubuntu:~$ sudo docker exec container2 ifconfig eth0      Link encap:Ethernet  HWaddr 02:42:AC:11:00:03           inet addr:172.17.0.3  Bcast:172.17.255.255  Mask:255.255.0.0           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:8 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:0           RX bytes:648 (648.0 B)  TX bytes:0 (0.0 B) eth1      Link encap:Ethernet  HWaddr EE:B9:4E:5C:85:45           inet addr:173.16.1.3  Bcast:0.0.0.0  Mask:255.255.255.0           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:8 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1000           RX bytes:648 (648.0 B)  TX bytes:0 (0.0 B) lo        Link encap:Local Loopback           inet addr:127.0.0.1  Mask:255.0.0.0           UP LOOPBACK RUNNING  MTU:65536  Metric:1           RX packets:0 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1           RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B) terry@ubuntu:~$



6. Checking the interface connection on OVS

terry@ubuntu:~$ sudo ovs-vsctl show d6db2e9b-397a-40f3-b842-bb66874d6f7e     Bridge "ovs1"         Port "3dde9c9d3dd84_l"            // Container1             Interface "3dde9c9d3dd84_l"         Port "ovs1"             Interface "ovs1"                 type: internal         Port "d2aed7715ae94_l"            // Container2             Interface "d2aed7715ae94_l"     ovs_version: "2.5.9" terry@ubuntu:~$



7. Let's go back to container1 window

/ # ifconfig eth0      Link encap:Ethernet  HWaddr 02:42:AC:11:00:02           inet addr:172.17.0.2  Bcast:172.17.255.255  Mask:255.255.0.0           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:16 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:0           RX bytes:1296 (1.2 KiB)  TX bytes:0 (0.0 B) eth1      Link encap:Ethernet  HWaddr DA:AA:5A:6E:3A:02           inet addr:173.16.1.2  Bcast:0.0.0.0  Mask:255.255.255.0           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:8 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1000           RX bytes:648 (648.0 B)  TX bytes:0 (0.0 B) lo        Link encap:Local Loopback           inet addr:127.0.0.1  Mask:255.0.0.0           UP LOOPBACK RUNNING  MTU:65536  Metric:1           RX packets:0 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1           RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B) / #

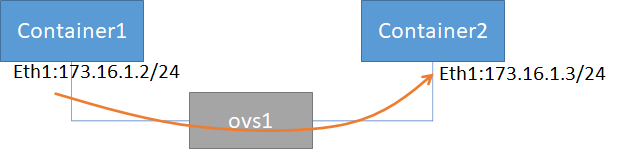

8. Ping to container2 from container1

/ # ping 173.16.1.3 PING 173.16.1.3 (173.16.1.3): 56 data bytes 64 bytes from 173.16.1.3: seq=0 ttl=64 time=1.032 ms 64 bytes from 173.16.1.3: seq=1 ttl=64 time=0.065 ms 64 bytes from 173.16.1.3: seq=2 ttl=64 time=0.052 ms 64 bytes from 173.16.1.3: seq=3 ttl=64 time=0.050 ms ^C --- 173.16.1.3 ping statistics --- 4 packets transmitted, 4 packets received, 0% packet loss round-trip min/avg/max = 0.050/0.299/1.032 ms / #

terry@ubuntu:~$ sudo docker exec container2 ping 173.16.1.2 PING 173.16.1.2 (173.16.1.2): 56 data bytes 64 bytes from 173.16.1.2: seq=0 ttl=64 time=0.112 ms 64 bytes from 173.16.1.2: seq=1 ttl=64 time=0.086 ms 64 bytes from 173.16.1.2: seq=2 ttl=64 time=0.072 ms 64 bytes from 173.16.1.2: seq=3 ttl=64 time=0.087 ms ^C terry@ubuntu:~$
