  • [MPLS] OSPF Super Backbone Area (2)
    Protocols/BGP_OSPF_MPLS_VPN 2021. 6. 23. 17:24



    <목적>

    1. Super Backbone Area와 동시에 Area 0는 없애기. (Area0는 2개 이상은 Area가 있는 경우 반드시 있어야 함)

    2. Area 0가 없는데 OSPF 정상작동 가능한가?



    <조건>

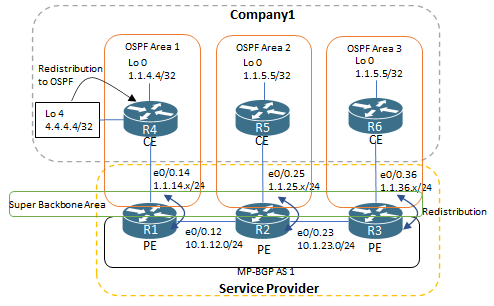

    R1 - R4 는 Area 1, R2 - R5 는 Area 2, R3 - R6 은 Area 3

    R1, R2, R3은 Super Backbone Area에 속한 라우터



    <R4>

    R4는 Area 1에 속해 있으며, 1.1.5.5와 1.1.6.6으로 Ping 가능

    R4는 1.1.5.5, 1.1.6.6 모두 LSA type 3으로 광고받고 있음

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    R4#show ip ospf database

                OSPF Router with ID (1.1.4.4) (Process ID 1)

                    Router Link States (Area 1)

    Link ID         ADV Router      Age         Seq#       Checksum Link count
    1.1.1.1         1.1.1.1         553         0x80000001 0x00DC1D 1
    1.1.4.4         1.1.4.4         552         0x80000003 0x00C40A 2

                    Net Link States (Area 1)

    Link ID         ADV Router      Age         Seq#       Checksum
    1.1.14.4        1.1.4.4         552         0x80000001 0x000C02

                    Summary Net Link States (Area 1)

    Link ID         ADV Router      Age         Seq#       Checksum
    1.1.5.5         1.1.1.1         520         0x80000001 0x00CFD1
    1.1.6.6         1.1.1.1         491         0x80000001 0x00BAE4
    1.1.25.0        1.1.1.1         553         0x80000001 0x00C0DB
    1.1.36.0        1.1.1.1         553         0x80000001 0x00474A

                    Type-5 AS External Link States

    Link ID         ADV Router      Age         Seq#       Checksum Tag
    4.4.4.4         1.1.4.4         1026        0x8000000C 0x00D3A7 0
    R4#
    R4#ping 1.1.5.5
    Type escape sequence to abort.
    Sending 5100-byte ICMP Echos to 1.1.5.5, timeout is 2 seconds:
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/2 ms
    R4#ping 1.1.6.6
    Type escape sequence to abort.
    Sending 5100-byte ICMP Echos to 1.1.6.6, timeout is 2 seconds:
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/2 ms
    R4#

    cs

    각 라우터 모두 Area1, 2, 3에 속해있다.

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    R1#show run | b router ospf
    router ospf 1 vrf company1
     router-id 1.1.1.1
     redistribute bgp 1 subnets
     network 1.1.14.1 0.0.0.0 area 1

    R2#show run | b router ospf
    router ospf 1 vrf company1
     router-id 1.1.2.2
     redistribute bgp 1 subnets
     network 1.1.25.2 0.0.0.0 area 2

    R3#show run | b router ospf
    router ospf 1 vrf company1
     router-id 1.1.3.3
     redistribute bgp 1 subnets
     network 1.1.36.3 0.0.0.0 area 3

    R4#show run | b router ospf
    router ospf 1
     router-id 1.1.4.4
     redistribute connected subnets
     network 1.1.4.4 0.0.0.0 area 1
     network 1.1.14.4 0.0.0.0 area 1

    R5#show run | b router ospf
    router ospf 1
     router-id 1.1.5.5
     network 1.1.5.5 0.0.0.0 area 2
     network 1.1.25.5 0.0.0.0 area 2

    R6#show run | b router ospf
    router ospf 1
     router-id 1.1.6.6
     network 1.1.6.6 0.0.0.0 area 3
     network 1.1.36.6 0.0.0.0 area 3

    cs



    결론,

    Area 0가 없는데 OSPF 정상작동 가능한가? Super Backbone Area를 사용할 경우 Area 0가 없어도 Super Backbone Area가 Backbone Area를 대체하여 정상작동 가능하다.
