    • [MPLS] OSPF Super Backbone Area (1)
      Protocols/BGP_OSPF_MPLS_VPN 2021. 6. 23. 13:25


      <목적>
      1. OSPF의 VRF는 어떻게 사용하는가
      2. SuperBackbone Area의 존재, 어떻게 작동하는지 확인

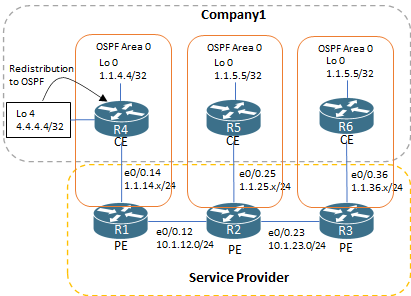

      <BASE>

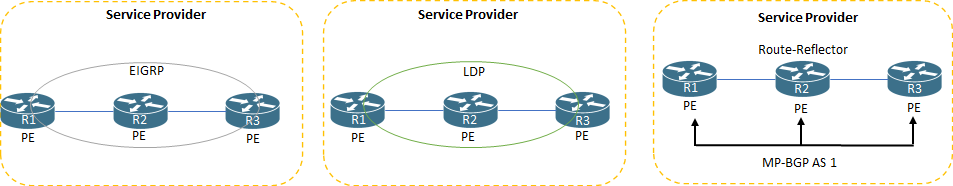

      Service Provider - EIGRP > LDP > MP-BGP(vpnv4), OSPF area 0 with CE
      Company1 - OSPF area 0



      <OSPF with VRF>
      EIGRP와 RIP, BGP는 각 고객별 VRF를 각 해당 라우팅 프로세스 안에서 사용한다.
      router bgp 1
      address-family ipv4 vrf company1 // bgp 1 프로세스 안에서 구별되는 고객별 VRF.
      redistribute ospf 1 match internal external 1 external 2
      exit-address-family
      하지만 OSPF는 하나의 Processor가 하나의 고객별 VRF를 가진다.
      router ospf 1 vrf company1 // 각 고객이 개별로 OSPF process를 가진다.
      router-id 1.1.1.1
      redistribute bgp 1 subnets
      network 1.1.14.1 0.0.0.0 area 0


      <OSPF Area Types>

      • Backbone area (area 0)
      • Standard area
      • Stub area
      • Totally stubby area
      • Not-so-stubby area (NSSA)

      모든 Area는 Backbone Area에 연결되어 있어야 한다. ‘일반적으로’ 다른 에어리어를 거쳐 연동되면 LSA를 받지 못한다.
      나는 여기에 하나 더 Super Backbone Area를 이야기 하려고 한다.


      <OSPF Super Backbone Area>
      하지만, R1에서 OSPF DB를 확인하면, MPLS VPN으로 광고를 받은 1.1.5.5, 1.1.6.6, 1.1.25.0, 1.1.36.0 경로가 Summary Net Link States에 속해있다. 이말은, LSA type3으로 해당 경로를 받았다는 것을 의미한다.
      그럼 LSA3이 뭔가?
      LSA Type 3는 ABR이 만들며, 다른 AREA에 소속된 네트워크를 현재의 Area에 소속된 라우터들에게 알리기 위하여 사용된다. 다른 Area에 소속된 네트워크라고 알렸다고? 같은 Area 0인데?

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      R1#show ip ospf database

                  OSPF Router with ID (1.1.1.1) (Process ID 1)

                      Router Link States (Area 0)

      Link ID         ADV Router      Age         Seq#       Checksum Link count
      1.1.1.1         1.1.1.1         1397        0x80000006 0x00D222 1
      1.1.4.4         1.1.4.4         1398        0x80000008 0x00BA0F 2

                      Net Link States (Area 0)

      Link ID         ADV Router      Age         Seq#       Checksum
      1.1.14.4        1.1.4.4         1398        0x80000001 0x000C02

                      Summary Net Link States (Area 0) // 같은 Area 0 인데 Type2가 아니다!

      Link ID         ADV Router      Age         Seq#       Checksum
      1.1.5.5         1.1.1.1         1244        0x80000001 0x00CFD1
      1.1.6.6         1.1.1.1         1169        0x80000001 0x00BAE4
      1.1.25.0        1.1.1.1         41          0x80000004 0x00BADE
      1.1.36.0        1.1.1.1         41          0x80000004 0x00414D

                      Type-5 AS External Link States

      Link ID         ADV Router      Age         Seq#       Checksum Tag
      4.4.4.4         1.1.4.4         86          0x80000004 0x00E39F 0
      R1#

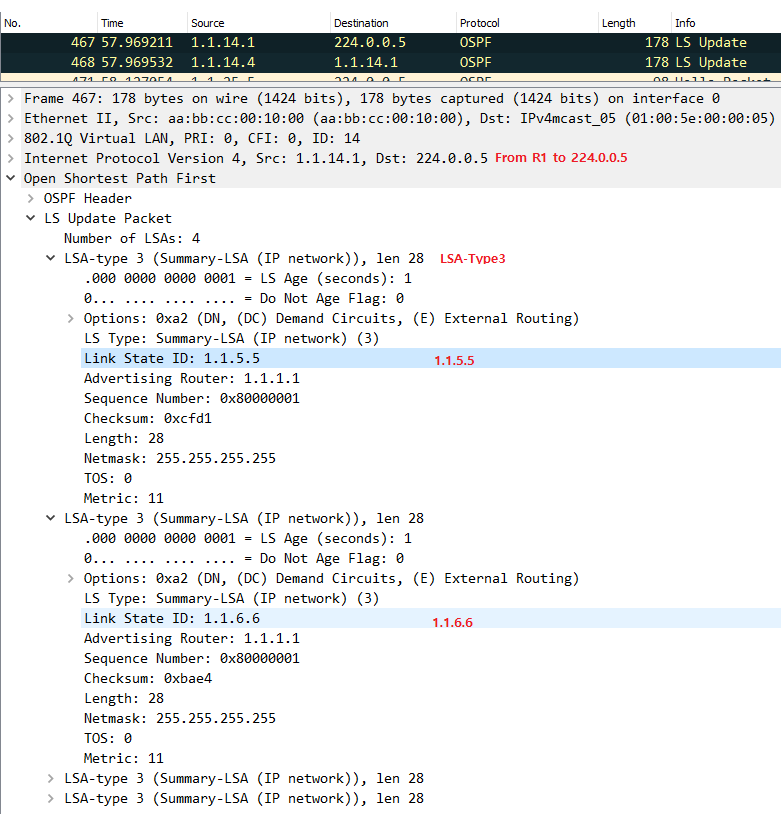

      LS UPDATE from R1


      - 같은 Area 0인데, 왜 LSA type1,2가 아니라, LSA type3(summary net)인가?
      이유는 MPLS VPN은 OSPF에 대해서 추가적인 Super Backbone Area로 동작하기 때문이다.

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      R1#show ip ospf
       Routing Process "ospf 1" with ID 1.1.1.1
         Domain ID type 0x0005, value 0.0.0.1
       Start time: 00:00:06.825, Time elapsed: 01:53:14.727
       Supports only single TOS(TOS0) routes
       Supports opaque LSA
       Supports Link-local Signaling (LLS)
       Supports area transit capability
       Supports NSSA (compatible with RFC 3101)
       Supports Database Exchange Summary List Optimization (RFC 5243)
       Connected to MPLS VPN Superbackbone, VRF company1 // MPLS VPN SUPER BACKBONE AREA
       Event-log disabled
       It is an area border and autonomous system boundary router // ABR (Area Border Router)
       Redistributing External Routes from,
          bgp 1, includes subnets in redistribution
       Router is not originating router-LSAs with maximum metric
       Initial SPF schedule delay 5000 msecs
       Minimum hold time between two consecutive SPFs 10000 msecs
       Maximum wait time between two consecutive SPFs 10000 msecs
       Incremental-SPF disabled
       Minimum LSA interval 5 secs
       Minimum LSA arrival 1000 msecs
       LSA group pacing timer 240 secs
       Interface flood pacing timer 33 msecs
       Retransmission pacing timer 66 msecs
       Number of external LSA 1. Checksum Sum 0x00E39F
       Number of opaque AS LSA 0. Checksum Sum 0x000000
       Number of DCbitless external and opaque AS LSA 0
       Number of DoNotAge external and opaque AS LSA 0
       Number of areas in this router is 1. 1 normal 0 stub 0 nssa
       Number of areas transit capable is 0
       External flood list length 0
       IETF NSF helper support enabled
       Cisco NSF helper support enabled
       Reference bandwidth unit is 100 mbps
          Area BACKBONE(0)
              Number of interfaces in this area is 1
              Area has no authentication
              SPF algorithm last executed 00:33:43.332 ago
              SPF algorithm executed 7 times
              Area ranges are
              Number of LSA 7. Checksum Sum 0x041916
              Number of opaque link LSA 0. Checksum Sum 0x000000
              Number of DCbitless LSA 0
              Number of indication LSA 0
              Number of DoNotAge LSA 0
              Flood list length 0

      R1#

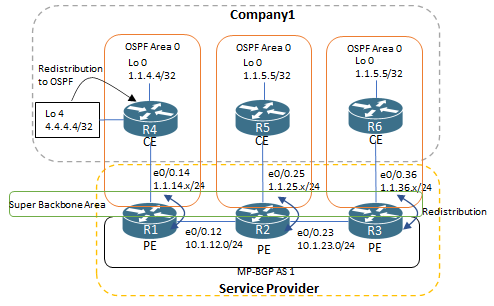

      <결론>
      R1, R2, R3는 MP-BGP를 사용하여 Company1의 CE 라우터와 MPLS VPN로 연동하였다.

      CE 라우터들과는 OSPF로 연동하였고 Area는 0으로 같이 맞추었다.

      모든 라우터가 Area 0에 속해 있는 상황이나, R1, R2, R3가 MPLS VPN Superbackbone으로 다른 Area로 간주되면서, R4는 R5와 R6의 경로에 대해서 외부 Area에서 받은 것으로 간주된다.



      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65
      66
      67
      68
      69
      70
      71
      72
      73
      74
      75
      76
      77
      78
      79
      80
      81
      82
      83
      84
      85
      86
      87
      88
      89
      90
      91
      92
      93
      94
      95
      96
      97
      98
      99
      100
      101
      102
      103
      104
      105
      106
      107
      108
      109
      110
      111
      112
      113
      114
      115
      116
      117
      118
      119
      120
      121
      122
      123
      124
      125
      126
      127
      128
      129
      130
      131
      132
      133
      134
      135
      136
      137
      138
      139
      140
      141
      142
      143
      144
      145
      146
      147
      148
      149
      150
      151
      152
      153
      154
      155
      156
      157
      158
      159
      160
      161
      162
      163
      164
      165
      166
      167
      168
      169
      170
      171
      172
      173
      174
      175
      176
      177
      178
      179
      180
      181
      182
      183
      184
      185
      186
      187
      188
      189
      190
      191
      192
      193
      194
      195
      196
      197
      198
      199
      200
      201
      202
      203
      204
      205
      206
      207
      208
      209
      210
      211
      212
      213
      R1#show run
      Building configuration...

      Current configuration : 2611 bytes
      !
      ! Last configuration change at 06:04:17 EET Wed Jun 23 2021
      !
      version 15.5
      service timestamps debug datetime msec
      service timestamps log datetime msec
      no service password-encryption
      !
      hostname R1
      !
      boot-start-marker
      boot-end-marker
      !
      !
      enable secret 5 $1$S/Tu$H3FW9hMmhPA0XRwpU2kjW1
      !
      no aaa new-model
      !
      !
      !
      bsd-client server url https://cloudsso.cisco.com/as/token.oauth2
      clock timezone EET 2 0
      mmi polling-interval 60
      no mmi auto-configure
      no mmi pvc
      mmi snmp-timeout 180
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !


      !
      ip vrf company1
       rd 1:100
       route-target export 1:100
       route-target import 1:100
      !
      !
      !
      !
      no ip domain lookup
      ip cef
      no ipv6 cef
      !
      multilink bundle-name authenticated
      !
      !
      !
      !
      !
      !
      !
      cts logging verbose
      !
      !
      !
      redundancy
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      interface Loopback0
       ip address 1.1.1.1 255.255.255.255
      !
      interface Ethernet0/0
       no ip address
      !
      interface Ethernet0/0.12
       encapsulation dot1Q 12
       ip address 1.1.12.1 255.255.255.0
       mpls label protocol ldp
       mpls ip
      !
      interface Ethernet0/0.14
       encapsulation dot1Q 14
       ip vrf forwarding company1
       ip address 1.1.14.1 255.255.255.0
      !
      interface Ethernet0/0.17
       encapsulation dot1Q 17
       ip address 1.1.17.1 255.255.255.0
      !
      interface Ethernet0/1
       no ip address
       shutdown
      !
      interface Ethernet0/2
       no ip address
       shutdown
      !
      interface Ethernet0/3
       no ip address
       shutdown
      !
      interface Ethernet1/0
       no ip address
       shutdown
      !
      interface Ethernet1/1
       no ip address
       shutdown
      !
      interface Ethernet1/2
       no ip address
       shutdown
      !
      interface Ethernet1/3
       no ip address
       shutdown
      !
      interface Serial2/0
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/1
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/2
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/3
       no ip address
       shutdown
       serial restart-delay 0
      !
      !
      router eigrp 1
       network 1.1.1.1 0.0.0.0
       network 1.1.12.1 0.0.0.0
      !
      router ospf 1 vrf company1
       router-id 1.1.1.1
       redistribute bgp 1 subnets
       network 1.1.14.1 0.0.0.0 area 0
      !
      router bgp 1
       bgp router-id 1.1.1.1
       bgp log-neighbor-changes
       neighbor 1.1.2.2 remote-as 1
       neighbor 1.1.2.2 update-source Loopback0
       !
       address-family vpnv4
        neighbor 1.1.2.2 activate
        neighbor 1.1.2.2 send-community extended
       exit-address-family
       !
       address-family ipv4 vrf company1
        redistribute ospf 1 match internal external 1 external 2
       exit-address-family
      !
      ip forward-protocol nd
      !
      !
      no ip http server
      no ip http secure-server
      !
      !
      !
      mpls ldp router-id Loopback0
      !
      control-plane
      !
      !
      !
      !
      !
      !
      !
      !
      line con 0
       exec-timeout 0 0
       logging synchronous
      line aux 0
      line vty 0 4
       password cisco
       login
       transport input none
      !
      !
      end

      R1#

      		cs
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65
      66
      67
      68
      69
      70
      71
      72
      73
      74
      75
      76
      77
      78
      79
      80
      81
      82
      83
      84
      85
      86
      87
      88
      89
      90
      91
      92
      93
      94
      95
      96
      97
      98
      99
      100
      101
      102
      103
      104
      105
      106
      107
      108
      109
      110
      111
      112
      113
      114
      115
      116
      117
      118
      119
      120
      121
      122
      123
      124
      125
      126
      127
      128
      129
      130
      131
      132
      133
      134
      135
      136
      137
      138
      139
      140
      141
      142
      143
      144
      145
      146
      147
      148
      149
      150
      151
      152
      153
      154
      155
      156
      157
      158
      159
      160
      161
      162
      163
      164
      165
      166
      167
      168
      169
      170
      171
      172
      173
      174
      175
      176
      177
      178
      179
      180
      181
      182
      183
      184
      185
      186
      187
      188
      189
      190
      191
      192
      193
      194
      195
      196
      197
      198
      199
      200
      201
      202
      203
      204
      205
      206
      207
      208
      209
      210
      211
      212
      213
      214
      215
      216
      217
      218
      219
      220
      221
      222
      223
      224
      R2#show run
      Building configuration...

      Current configuration : 2980 bytes
      !
      ! Last configuration change at 05:08:31 EET Wed Jun 23 2021
      !
      version 15.5
      service timestamps debug datetime msec
      service timestamps log datetime msec
      no service password-encryption
      !
      hostname R2
      !
      boot-start-marker
      boot-end-marker
      !
      !
      enable secret 5 $1$6vQn$mKSEEjCt7m/WM5tb.PpUE1
      !
      no aaa new-model
      !
      !
      !
      bsd-client server url https://cloudsso.cisco.com/as/token.oauth2
      clock timezone EET 2 0
      mmi polling-interval 60
      no mmi auto-configure
      no mmi pvc
      mmi snmp-timeout 180
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !


      !
      ip vrf company1
       rd 1:100
       route-target export 1:100
       route-target import 1:100
      !
      !
      !
      !
      no ip domain lookup
      ip cef
      no ipv6 cef
      !
      multilink bundle-name authenticated
      !
      !
      !
      !
      !
      !
      !
      cts logging verbose
      !
      !
      !
      redundancy
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      interface Loopback0
       ip address 1.1.2.2 255.255.255.255
      !
      interface Ethernet0/0
       no ip address
      !
      interface Ethernet0/0.12
       encapsulation dot1Q 12
       ip address 1.1.12.2 255.255.255.0
       mpls label protocol ldp
       mpls ip
      !
      interface Ethernet0/0.23
       encapsulation dot1Q 23
       ip address 1.1.23.2 255.255.255.0
       mpls label protocol ldp
       mpls ip
      !
      interface Ethernet0/0.25
       encapsulation dot1Q 25
       ip vrf forwarding company1
       ip address 1.1.25.2 255.255.255.0
      !
      interface Ethernet0/1
       no ip address
       shutdown
      !
      interface Ethernet0/2
       no ip address
       shutdown
      !
      interface Ethernet0/3
       no ip address
       shutdown
      !
      interface Ethernet1/0
       no ip address
       shutdown
      !
      interface Ethernet1/1
       no ip address
       shutdown
      !
      interface Ethernet1/2
       no ip address
       shutdown
      !
      interface Ethernet1/3
       no ip address
       shutdown
      !
      interface Serial2/0
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/1
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/2
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/3
       no ip address
       shutdown
       serial restart-delay 0
      !
      !
      router eigrp 1
       network 1.1.2.2 0.0.0.0
       network 1.1.12.2 0.0.0.0
       network 1.1.23.2 0.0.0.0
      !
      router ospf 1 vrf company1
       router-id 1.1.2.2
       redistribute bgp 1 subnets
       network 1.1.25.2 0.0.0.0 area 0
      !
      router bgp 1
       bgp router-id 1.1.2.2
       bgp log-neighbor-changes
       neighbor 1.1.1.1 remote-as 1
       neighbor 1.1.1.1 update-source Loopback0
       neighbor 1.1.1.1 route-reflector-client
       neighbor 1.1.3.3 remote-as 1
       neighbor 1.1.3.3 update-source Loopback0
       neighbor 1.1.3.3 route-reflector-client
       !
       address-family vpnv4
        neighbor 1.1.1.1 activate
        neighbor 1.1.1.1 send-community extended
        neighbor 1.1.1.1 route-reflector-client
        neighbor 1.1.3.3 activate
        neighbor 1.1.3.3 send-community extended
        neighbor 1.1.3.3 route-reflector-client
       exit-address-family
       !
       address-family ipv4 vrf company1
        redistribute ospf 1 match internal external 1 external 2
       exit-address-family
      !
      ip forward-protocol nd
      !
      !
      no ip http server
      no ip http secure-server
      !
      !
      !
      mpls ldp router-id Loopback0
      !
      control-plane
      !
      !
      !
      !
      !
      !
      !
      !
      line con 0
       exec-timeout 0 0
       logging synchronous
      line aux 0
      line vty 0 4
       password cisco
       login
       transport input none
      !
      !
      end

      R2#

      		cs
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65
      66
      67
      68
      69
      70
      71
      72
      73
      74
      75
      76
      77
      78
      79
      80
      81
      82
      83
      84
      85
      86
      87
      88
      89
      90
      91
      92
      93
      94
      95
      96
      97
      98
      99
      100
      101
      102
      103
      104
      105
      106
      107
      108
      109
      110
      111
      112
      113
      114
      115
      116
      117
      118
      119
      120
      121
      122
      123
      124
      125
      126
      127
      128
      129
      130
      131
      132
      133
      134
      135
      136
      137
      138
      139
      140
      141
      142
      143
      144
      145
      146
      147
      148
      149
      150
      151
      152
      153
      154
      155
      156
      157
      158
      159
      160
      161
      162
      163
      164
      165
      166
      167
      168
      169
      170
      171
      172
      173
      174
      175
      176
      177
      178
      179
      180
      181
      182
      183
      184
      185
      186
      187
      188
      189
      190
      191
      192
      193
      194
      195
      196
      197
      198
      199
      200
      201
      202
      203
      204
      205
      206
      207
      208
      209
      210
      211
      212
      213
      214
      R3#show run
      Building configuration...

      Current configuration : 2611 bytes
      !
      ! Last configuration change at 05:09:52 EET Wed Jun 23 2021
      !
      version 15.5
      service timestamps debug datetime msec
      service timestamps log datetime msec
      no service password-encryption
      !
      hostname R3
      !
      boot-start-marker
      boot-end-marker
      !
      !
      enable secret 5 $1$yGWa$N3cE5cZw.K1pSDj6HIWQS1
      !
      no aaa new-model
      !
      !
      !
      bsd-client server url https://cloudsso.cisco.com/as/token.oauth2
      clock timezone EET 2 0
      mmi polling-interval 60
      no mmi auto-configure
      no mmi pvc
      mmi snmp-timeout 180
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !


      !
      ip vrf company1
       rd 1:100
       route-target export 1:100
       route-target import 1:100
      !
      !
      !
      !
      no ip domain lookup
      ip cef
      no ipv6 cef
      !
      multilink bundle-name authenticated
      !
      !
      !
      !
      !
      !
      !
      cts logging verbose
      !
      !
      !
      redundancy
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      interface Loopback0
       ip address 1.1.3.3 255.255.255.255
      !
      interface Ethernet0/0
       no ip address
      !
      interface Ethernet0/0.23
       encapsulation dot1Q 23
       ip address 1.1.23.3 255.255.255.0
       mpls label protocol ldp
       mpls ip
      !
      interface Ethernet0/0.36
       encapsulation dot1Q 36
       ip vrf forwarding company1
       ip address 1.1.36.3 255.255.255.0
      !
      interface Ethernet0/0.38
       encapsulation dot1Q 38
       ip address 1.1.38.3 255.255.255.0
      !
      interface Ethernet0/1
       no ip address
       shutdown
      !
      interface Ethernet0/2
       no ip address
       shutdown
      !
      interface Ethernet0/3
       no ip address
       shutdown
      !
      interface Ethernet1/0
       no ip address
       shutdown
      !
      interface Ethernet1/1
       no ip address
       shutdown
      !
      interface Ethernet1/2
       no ip address
       shutdown
      !
      interface Ethernet1/3
       no ip address
       shutdown
      !
      interface Serial2/0
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/1
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/2
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/3
       no ip address
       shutdown
       serial restart-delay 0
      !
      !
      router eigrp 1
       network 1.1.3.3 0.0.0.0
       network 1.1.23.3 0.0.0.0
      !
      router ospf 1 vrf company1
       router-id 1.1.3.3
       redistribute bgp 1 subnets
       network 1.1.36.3 0.0.0.0 area 0
      !
      router bgp 1
       bgp router-id 1.1.3.3
       bgp log-neighbor-changes
       neighbor 1.1.2.2 remote-as 1
       neighbor 1.1.2.2 update-source Loopback0
       !
       address-family vpnv4
        neighbor 1.1.2.2 activate
        neighbor 1.1.2.2 send-community extended
       exit-address-family
       !
       address-family ipv4 vrf company1
        redistribute ospf 1 match internal external 1 external 2
       exit-address-family
      !
      ip forward-protocol nd
      !
      !
      no ip http server
      no ip http secure-server
      !
      !
      !
      mpls ldp router-id Loopback0
      !
      control-plane
      !
      !
      !
      !
      !
      !
      !
      !
      line con 0
       exec-timeout 0 0
       logging synchronous
      line aux 0
      line vty 0 4
       password cisco
       login
       transport input none
      !
      !
      end

      R3#

      		cs
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65
      66
      67
      68
      69
      70
      71
      72
      73
      74
      75
      76
      77
      78
      79
      80
      81
      82
      83
      84
      85
      86
      87
      88
      89
      90
      91
      92
      93
      94
      95
      96
      97
      98
      99
      100
      101
      102
      103
      104
      105
      106
      107
      108
      109
      110
      111
      112
      113
      114
      115
      116
      117
      118
      119
      120
      121
      122
      123
      124
      125
      126
      127
      128
      129
      130
      131
      132
      133
      134
      135
      136
      137
      138
      139
      140
      141
      142
      143
      144
      145
      146
      147
      148
      149
      150
      151
      152
      153
      154
      155
      156
      157
      158
      159
      160
      161
      162
      163
      164
      165
      166
      167
      168
      169
      170
      171
      172
      173
      174
      175
      176
      177
      178
      179
      180
      R4#show run
      Building configuration...

      Current configuration : 1907 bytes
      !
      ! Last configuration change at 05:06:33 EET Wed Jun 23 2021
      !
      version 15.5
      service timestamps debug datetime msec
      service timestamps log datetime msec
      no service password-encryption
      !
      hostname R4
      !
      boot-start-marker
      boot-end-marker
      !
      !
      enable secret 5 $1$hkoP$09LiVfpkOf3I3whsiGtrl/
      !
      no aaa new-model
      !
      !
      !
      bsd-client server url https://cloudsso.cisco.com/as/token.oauth2
      clock timezone EET 2 0
      mmi polling-interval 60
      no mmi auto-configure
      no mmi pvc
      mmi snmp-timeout 180
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !


      !
      !
      !
      !
      no ip domain lookup
      ip cef
      no ipv6 cef
      !
      multilink bundle-name authenticated
      !
      !
      !
      !
      !
      !
      !
      cts logging verbose
      !
      !
      !
      redundancy
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      interface Loopback0
       ip address 1.1.4.4 255.255.255.255
      !
      interface Loopback4
       ip address 4.4.4.4 255.255.255.255
      !
      interface Ethernet0/0
       no ip address
      !
      interface Ethernet0/0.14
       encapsulation dot1Q 14
       ip address 1.1.14.4 255.255.255.0
      !
      interface Ethernet0/1
       no ip address
       shutdown
      !
      interface Ethernet0/2
       no ip address
       shutdown
      !
      interface Ethernet0/3
       no ip address
       shutdown
      !
      interface Ethernet1/0
       no ip address
       shutdown
      !
      interface Ethernet1/1
       no ip address
       shutdown
      !
      interface Ethernet1/2
       no ip address
       shutdown
      !
      interface Ethernet1/3
       no ip address
       shutdown
      !
      interface Serial2/0
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/1
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/2
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/3
       no ip address
       shutdown
       serial restart-delay 0
      !
      router ospf 1
       router-id 1.1.4.4
       redistribute connected subnets
       network 1.1.4.4 0.0.0.0 area 0
       network 1.1.14.4 0.0.0.0 area 0
      !
      ip forward-protocol nd
      !
      !
      no ip http server
      no ip http secure-server
      !
      !
      !
      !
      control-plane
      !
      !
      !
      !
      !
      !
      !
      !
      line con 0
       exec-timeout 0 0
       logging synchronous
      line aux 0
      line vty 0 4
       password cisco
       login
       transport input none
      !
      !
      end

      R4#

      		cs
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65
      66
      67
      68
      69
      70
      71
      72
      73
      74
      75
      76
      77
      78
      79
      80
      81
      82
      83
      84
      85
      86
      87
      88
      89
      90
      91
      92
      93
      94
      95
      96
      97
      98
      99
      100
      101
      102
      103
      104
      105
      106
      107
      108
      109
      110
      111
      112
      113
      114
      115
      116
      117
      118
      119
      120
      121
      122
      123
      124
      125
      126
      127
      128
      129
      130
      131
      132
      133
      134
      135
      136
      137
      138
      139
      140
      141
      142
      143
      144
      145
      146
      147
      148
      149
      150
      151
      152
      153
      154
      155
      156
      157
      158
      159
      160
      161
      162
      163
      164
      165
      166
      167
      168
      169
      170
      171
      172
      173
      174
      175
      176
      R5#show run
      Building configuration...

      Current configuration : 1817 bytes
      !
      ! Last configuration change at 05:09:08 EET Wed Jun 23 2021
      !
      version 15.5
      service timestamps debug datetime msec
      service timestamps log datetime msec
      no service password-encryption
      !
      hostname R5
      !
      boot-start-marker
      boot-end-marker
      !
      !
      enable secret 5 $1$KDg7$U1TApHAO57fTKQTanU2WA/
      !
      no aaa new-model
      !
      !
      !
      bsd-client server url https://cloudsso.cisco.com/as/token.oauth2
      clock timezone EET 2 0
      mmi polling-interval 60
      no mmi auto-configure
      no mmi pvc
      mmi snmp-timeout 180
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !


      !
      !
      !
      !
      no ip domain lookup
      ip cef
      no ipv6 cef
      !
      multilink bundle-name authenticated
      !
      !
      !
      !
      !
      !
      !
      cts logging verbose
      !
      !
      !
      redundancy
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      interface Loopback0
       ip address 1.1.5.5 255.255.255.255
      !
      interface Ethernet0/0
       no ip address
      !
      interface Ethernet0/0.25
       encapsulation dot1Q 25
       ip address 1.1.25.5 255.255.255.0
      !
      interface Ethernet0/1
       no ip address
       shutdown
      !
      interface Ethernet0/2
       no ip address
       shutdown
      !
      interface Ethernet0/3
       no ip address
       shutdown
      !
      interface Ethernet1/0
       no ip address
       shutdown
      !
      interface Ethernet1/1
       no ip address
       shutdown
      !
      interface Ethernet1/2
       no ip address
       shutdown
      !
      interface Ethernet1/3
       no ip address
       shutdown
      !
      interface Serial2/0
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/1
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/2
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/3
       no ip address
       shutdown
       serial restart-delay 0
      !
      router ospf 1
       router-id 1.1.5.5
       network 1.1.5.5 0.0.0.0 area 0
       network 1.1.25.5 0.0.0.0 area 0
      !
      ip forward-protocol nd
      !
      !
      no ip http server
      no ip http secure-server
      !
      !
      !
      !
      control-plane
      !
      !
      !
      !
      !
      !
      !
      !
      line con 0
       exec-timeout 0 0
       logging synchronous
      line aux 0
      line vty 0 4
       password cisco
       login
       transport input none
      !
      !
      end

      R5#

      		cs
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65
      66
      67
      68
      69
      70
      71
      72
      73
      74
      75
      76
      77
      78
      79
      80
      81
      82
      83
      84
      85
      86
      87
      88
      89
      90
      91
      92
      93
      94
      95
      96
      97
      98
      99
      100
      101
      102
      103
      104
      105
      106
      107
      108
      109
      110
      111
      112
      113
      114
      115
      116
      117
      118
      119
      120
      121
      122
      123
      124
      125
      126
      127
      128
      129
      130
      131
      132
      133
      134
      135
      136
      137
      138
      139
      140
      141
      142
      143
      144
      145
      146
      147
      148
      149
      150
      151
      152
      153
      154
      155
      156
      157
      158
      159
      160
      161
      162
      163
      164
      165
      166
      167
      168
      169
      170
      171
      172
      173
      174
      175
      176
      R6#show run
      Building configuration...

      Current configuration : 1817 bytes
      !
      ! Last configuration change at 05:10:22 EET Wed Jun 23 2021
      !
      version 15.5
      service timestamps debug datetime msec
      service timestamps log datetime msec
      no service password-encryption
      !
      hostname R6
      !
      boot-start-marker
      boot-end-marker
      !
      !
      enable secret 5 $1$kPrq$mZvHv88sU7TEOQdjpQVgj0
      !
      no aaa new-model
      !
      !
      !
      bsd-client server url https://cloudsso.cisco.com/as/token.oauth2
      clock timezone EET 2 0
      mmi polling-interval 60
      no mmi auto-configure
      no mmi pvc
      mmi snmp-timeout 180
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !


      !
      !
      !
      !
      no ip domain lookup
      ip cef
      no ipv6 cef
      !
      multilink bundle-name authenticated
      !
      !
      !
      !
      !
      !
      !
      cts logging verbose
      !
      !
      !
      redundancy
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      !
      interface Loopback0
       ip address 1.1.6.6 255.255.255.255
      !
      interface Ethernet0/0
       no ip address
      !
      interface Ethernet0/0.36
       encapsulation dot1Q 36
       ip address 1.1.36.6 255.255.255.0
      !
      interface Ethernet0/1
       no ip address
       shutdown
      !
      interface Ethernet0/2
       no ip address
       shutdown
      !
      interface Ethernet0/3
       no ip address
       shutdown
      !
      interface Ethernet1/0
       no ip address
       shutdown
      !
      interface Ethernet1/1
       no ip address
       shutdown
      !
      interface Ethernet1/2
       no ip address
       shutdown
      !
      interface Ethernet1/3
       no ip address
       shutdown
      !
      interface Serial2/0
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/1
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/2
       no ip address
       shutdown
       serial restart-delay 0
      !
      interface Serial2/3
       no ip address
       shutdown
       serial restart-delay 0
      !
      router ospf 1
       router-id 1.1.6.6
       network 1.1.6.6 0.0.0.0 area 0
       network 1.1.36.6 0.0.0.0 area 0
      !
      ip forward-protocol nd
      !
      !
      no ip http server
      no ip http secure-server
      !
      !
      !
      !
      control-plane
      !
      !
      !
      !
      !
      !
      !
      !
      line con 0
       exec-timeout 0 0
       logging synchronous
      line aux 0
      line vty 0 4
       password cisco
       login
       transport input none
      !
      !
      end

      R6#

      		cs
      저작자표시

      'Protocols > BGP_OSPF_MPLS_VPN' 카테고리의 다른 글

      [MPLS] OSPF Super Backbone Area (2)  (0) 2021.06.23
      [MPLS] IP/MPLS Basics  (0) 2021.06.08
      OSPF metric/cost  (0) 2021.02.16
      OSPF Link-state/Adjacency changes  (0) 2021.02.16
      The OSPF Packet Types and Flow  (0) 2021.02.11

      관련글 관련글 더보기

      댓글

    Designed by Tistory.

    티스토리툴바
